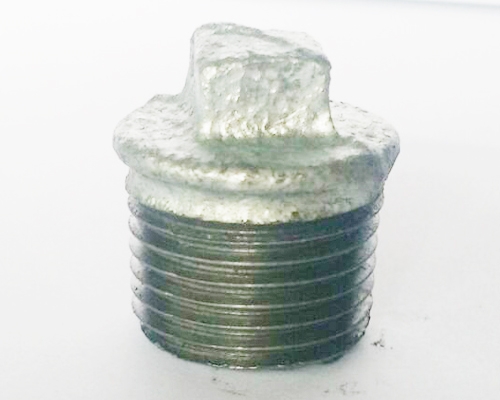

山西继红玛钢玛钢管件作为一种使用在水路管道中的重要配件，由于常接触水及空气，所以其抗腐蚀性能很重要。玛钢管件一般采用在产品表面镀锌的方式来做防锈处理。其中镀锌又分为热镀锌及冷镀锌两类。

从外表来区分，由于冷镀锌镀层均匀，所以其表面贴近于毛坯件，拥有毛坯产品独特的表层凹凸感，看起来光滑而其明亮。由于电屏蔽现象，冷镀件一般内部无镀锌层（特殊镀锌技法除外）。而热镀管件由于热镀锌层较后，且锌液流动性较差，所以其表面锌层较厚，而且由于热镀锌层表面会氧化生产一层白色的保护层，所以颜色一般比较灰暗，而且表面平滑度远不及冷镀产品。

现在还有一些厂家用一些未镀锌的黑件在表面喷涂一层银粉漆以后冒充镀锌管件出售。其区分方法也很简单，用两个管件互敲，管件表面的银粉漆便会脱落下来。另外，从颜色来区分，银粉漆管件如果未脱落的话，漆层很亮，冷镀锌管件则呈暗亮色、其内部一般无镀锌层，而热镀锌在出厂一段时间后会变成暗灰。

山西继红玛钢玛钢管件钢铸件是由简单的板、杆、圆柱、立方体等组成。现以板状钢铸件为例。如板立浇，上部放冒口，钢水顶注。钢水浇入铸型后，铸型表面妝热快，往中心散热慢，形成铸件断面上温度分布不均。在浇注后某一时刻，铸件断面上实测出的相当于液相线温度的各点连按起来成为曲线液一液，相当于固相线温度的各点连接成曲线固一固。在断面上的曲线，在空间上是曲面。在液一液和固一固之间的区域是液、固两相并存的这域即凝固区域。在液一液以上完全是液体。在固一固以下完全是固体。随着时间的推移凝固区域逐渐向上移动。不断移动着的液相线等温而（线）和冒口之间的空间就是铸件凝固过程的“补缩通道”。在这个空间中的钢液，上和冒口，下和凝固区域相通。液相线等温而（线）之间的夹角叫做“补缩通道”扩张角。在补缩通道扩张角范围之内的钢液都处于液态。扩张角史愈大，补缩通道愈畅通，愈容易补缩，颠序凝固的方句性就愈强。扩张角口小，补缩通道较窄，阻力大不易补缩。没有补缩通道就会出现缩孔，或轴线缩松。
